IONPURE EDI模块

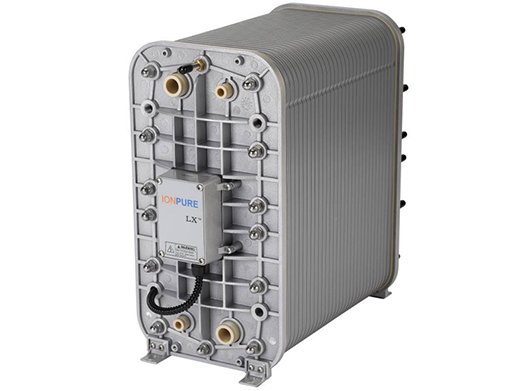

针对工业应用而开发的IONPURE LX-Z膜堆IONPURE LX-Z工业膜堆
性能特点
针对工业应用而开发的IONPURE LX-Z膜堆,利用连续电去离子技术(CEDI)生产高纯水,其产水水质等同甚至优于混床出水, Ionpure膜堆以其可靠的性能为电力、电子、食品和饮料行业,以及实验室提供高品质的高纯水且不需停机再生。一套EDI系统中可以并联多个EDI模块组成大流量系统。IONPURE LX-Z—工业型CEDI膜堆采用了先进的设计工艺，体积小，易于安装、维修和保养。
产品特色
● 采用双O-型密封圈进行密封，确保模块在运行中不发生泄漏；
● 产水水质等同甚至优于混床出水，无需使用化学药剂；
● 连续产水且水质稳定无波动，不似批处理设备呈周期变化；
● 不需要使用酸、碱中和系统及树脂罐；
● 具有优良的电绝缘性能；
● 在7bar（100psi）、45℃（113ºF）条件下，可以连续运行；
● 运行成本显著降低。
进水要求
IP-LX 膜堆的进水必须时刻满足要求。在多数情况下，预先用反渗透法（RO）处理 IP-LX 膜堆的进水，能使进水满足这些要求。但个别情况需要更多的预处理。要确定是否需要更多的预处理，请将现场的 IP-LX 进水（RO 产品水）和进水要求作比较。
进水来源
RO 产品水
进水的相当电导率（包括 CO2）
< 40 µS/cm
二氧化硅 (SiO2)
< 1 ppm
铁，锰，硫化物
< 0.01 ppm
总氯（以 Cl2 计）
< 0.02 ppm
总硬度（以 CaCO3 计）
< 1.0 ppm
溶解的有机物（TOC）
< 0.5 ppm
操作 pH 范围
4 - 11
运行温度
41 - 113°F (5 - 45°C）
进水压力
< 100 psi (7 bar)
IONPURE LX膜堆的调试步骤
1.检查膜堆扭矩；
2.测试EDI进水水质；
3.测试DC电源（电压、电流）；
4.冲洗管道并检查管道连接是否正常；
5.设计断水及水质报警点（PLC）；
6.将所有出水口只有直接排放状态；
7.测试远程连锁开关；
8.开启进水阀门；
9.调节流量和压力；
10.测试低流量和压力；
11.开启DC电源；
12.将DC电流设定在计算值；
13.调整电流值在正常运行时电流的2倍进行再生；
14.再生8-10h后回调电流至正常值；
15.连续运行使系统达到稳定状态；
16.记录系统初始运行数据。
质量保证
每列膜块都通过了工厂的检验，满足严格的IONPURE标准和工业标准，膜块生产工厂通过国际标准化组织ISO9001:2000质量认证。
IP-LX-Z 膜堆型号
|
型号 |
设计产水流量/m3/h(gpm) |
最小流量/m3/h(gpm) |
说明 |
|
IP-LXM04Z |
0.44~0.67 (2.0~3.0) |
0.22(1) |
4 个产水室 |
|
IP-LXM10Z |
1.1~1.65 (5.0~7.5) |
0.55(2.5) |
10 个产水室 |
|
IP-LXM18Z |
2.0~3.1 (9.0~13.5) |
1.1(4.5) |
18 个产水室 |
|
IP-LXM24Z |
2.8~4.2 (12.5~18.8) |
1.4(6.25) |
24 个产水室 |
|
IP-LXM30Z |
3.4~5.1 (15.0~22.5) |
1.7(7.5) |
30 个产水室 |
|
IP-LXM45Z |
5.1~7.7 (22.5~33.75) |
2.55(11.25) |
45 个产水室 |
IP-LX-Z 膜堆流量和压差
IP-LX-Z 膜堆的供电要求
膜堆流量
IP-LXM04Z
IP-LXM10Z
IP-LXM18Z
IP-LXM24Z
IP-LXM30Z
IP-LXM45Z
压差
m³/h (gpm)
m³/h (gpm)
m³/h (gpm)
m³/h (gpm)
m³/h (gpm)
m³/h (gpm)
bar (Psid)
最低
0.22 (1)
0.6(2.5)
1.1(4.5)
1.4(6.25)
1.7(7.5)
2.55(11.25)
0.3-0.7(5-10)
正常
0.44 (2)
1.1 (5)
2.0(9)
2.8(12.5)
3.4(15)
5.1(22.5)
1.4-2.0(20-30)
最高
0.66 (3)
1.7(7.5)
3.1(13.5)
4.2(18.75)
5.1(22.5)
7.65(33.75)
2.7-3.4(40-50)
回收率*
85-95%
*注意：95％回收率仅限于进水总硬度不超过 0.2ppm（以 CaCO3 计），且进水硅含量不超过0.5ppm(以 SiO2 计)的情况，通过使用离子交换软化或二级 RO 可以满足这些条件。
|
型号 |
DC 电压* V |
DC 电流* A |
|
IP-LXM04Z |
0~55 |
0~6 |
|
IP-LXM10Z |
0~135 |
0~6 |
|
IP-LXM18Z |
0~240 |
0~6 |
|
IP-LXM24Z |
0~320 |
0~6 |
|
IP-LXM30Z |
0~400 |
0~6 |
|
IP-LXM45Z |
0~600 |
0~6 |
|
尺寸&重量 |
型号 |
|||||
|
IP-LXM04Z |
IP-LXM10Z |
IP-LXM18Z |
IP-LXM24Z |
IP-LXM30Z |
IP-LXM45Z |
|
|
高 |
60.5cm（23.8 in） |
60.5cm（23.8 in） |
60.5cm（23.8 in） |
60.5cm（23.8 in） |
60.5cm（23.8 in） |
60.5cm（23.8 in） |
|
宽 |
32.0 cm（12.6 in） |
32.0 cm（12.6 in） |
32.0 cm（12.6 in） |
32.0 cm（12.6 in） |
32.0 cm（12.6 in） |
32.0 cm（12.6 in） |
| 长 |
25.7 cm（10.1 in） |
34.8 cm（13.7 in） |
46.4 cm（18.3 in） |
55.4 cm（21.8 in） |
66.6 cm（26.2 in） |
88.6cm (34.9 in) |
|
工作重量 |
45.5Kg（100 lbs） |
60Kg（130 lbs） |
77.3Kg（ 170 lbs） |
90.9Kg（200 lbs） |
100Kg（220 lbs） |
124Kg（273 lbs） |
IP-LX 膜堆进出口的连接
|
膜堆接口 |
规格 |
|
产水室进口 |
1¼" BSP 外螺纹 |
|
产水室出口 |
1¼" BSP 外螺纹 |
|
浓水室进口 |
¾" BSP 外螺纹 |
|
浓水室出口 |
¾" BSP 外螺纹 |
